教你用PPT做出好看的图标

插入形状的功能大家都不陌生，可以用它来做一些矩形、圆形、三角形的形状，比如刚刚的封面中就用到了矩形、圆形等等。

而在10版本以后新增了一个合并形状的功能，也就是大家经常能听到的布尔运算，具体的位置在绘图工具选项卡，格式菜单栏中。

这个功能到底有什么用呢？三顿今天就来教大家使用这个功能做出高大上的图标和示意图。

-------------------------------------------

基本原理

首先介绍一下合并形状，可以从刚刚的图例中看到，合并形状是由联合、组合、拆分、相交、减除这五个功能组成，那么每个功能都是什么意思呢？

比如这里有一张原图，是一个矩形和一个圆形的组合。

形状联合是将多个形状合并为一个新的形状，而形状组合和形状联合类似，不同的地方是形状重合部分会镂空。放一张动图：

至于形状拆分则是将多个形状进行拆分，重合部分会变为独立的形状。形状相交则是只保留形状之间重合的部分。

最后，形状减除则是用第一个选中的形状减去与其他选中形状的重合部分，通常做镂空图形。还是放一个动图

我用一个表格的形式做个总结，其实很简单，将两个形状分为三部分，A是形状1，C是形状2，B是两者重合部分。

• 联合就是ABC完全融合，组合也是一样，只是B部分会镂空
• 拆分则是将形状完全拆开，ABC完全独立分开来
• 相交则是只保留B部分
• 减除是第一个形状减去与其他形状重合部分

这里要特别强调一下减除操作的先后顺序，先选中的圆形和先选中矩形进行减除操作后的效果是不同的。

我们不妨这样理解，先选的为攻，后选的为受，攻是永远不变的。就像图片中这样，先选黑色黑色不变，先选红色红色不变。

-------------------------------------------

具体示例

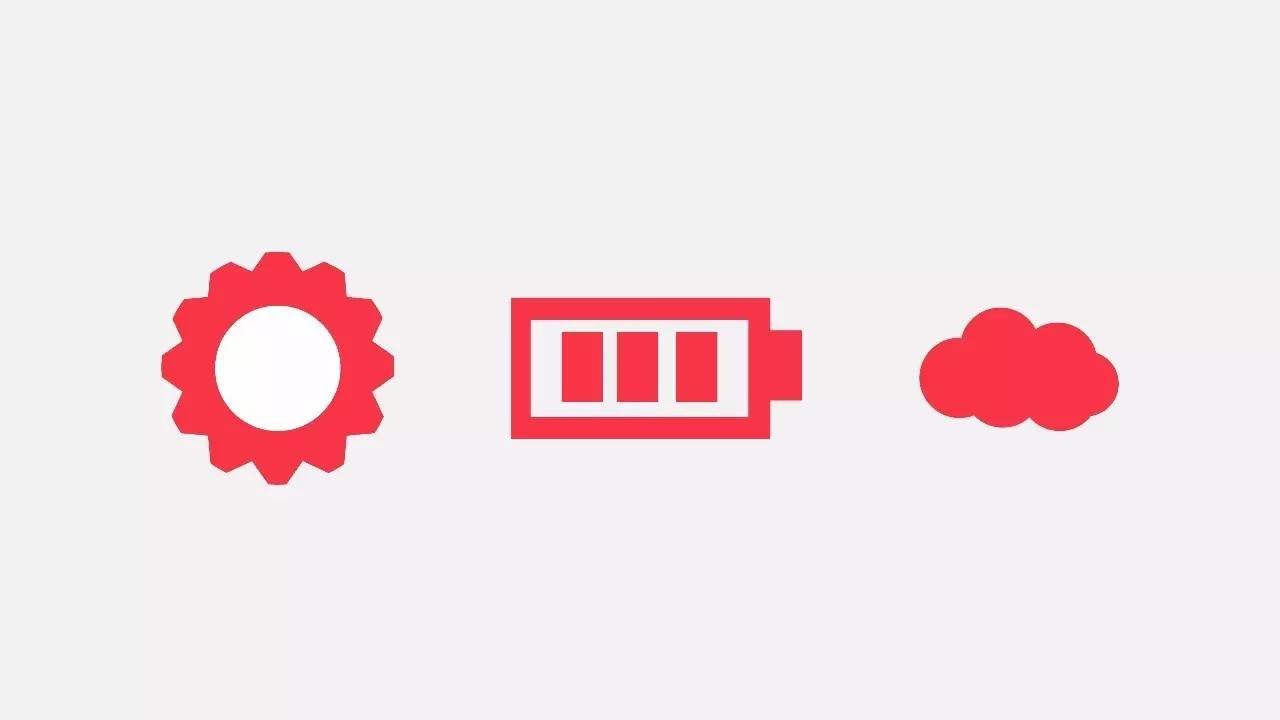

给大家举几个简单的例子，比如齿轮图标的制作，我们首先插入一个16角星以及一个圆形。

然后将他们叠放在一起，注意圆形大小不能超过16角星的尖处。然后我们只要选中两个形状对他们执行合并形状-相交操作

最后在合并形状后的图形中央再添加一个圆形，一个齿轮图标就做好啦

在举一个非常简单的例子，云朵图标制作也非常简单，我们只要画若干个大小不等的圆形。

将它们拼贴在一起选中后执行合并形状-联合操作即可。

接下来分享一个比较难的图标的做法，希望可以帮助大家进一步熟练合并形状的用法。

这样一个太极圆盘应该怎么做呢？因为这个圆是中心对称的我们不妨在中心位置添两条辅助线，然后以大圆半径为直径画两个小圆。

这样可以更清楚的看到太极圆盘就是由两个鱼钩形状组成。

分析完太极圆盘的构成后具体的制作就非常简单了，按123的顺序选中图形，然后执行合并形状-减除操作，得到下图右边的图形。

我们逐个制作鱼钩形状，画一个矩形，遮盖住图形的半边，然后先选黑色再选矩形，进行减除操作，得到下图这样只有半边的黑色形状。

之后我们再将刚刚的小圆放到图形的缺口处，选中进行减除操作。

这样一个鱼钩的形状就完成了，复制鱼钩，旋转180度，一个太极圆盘就做好了。
