能源抄表水表行业解决方案PPT

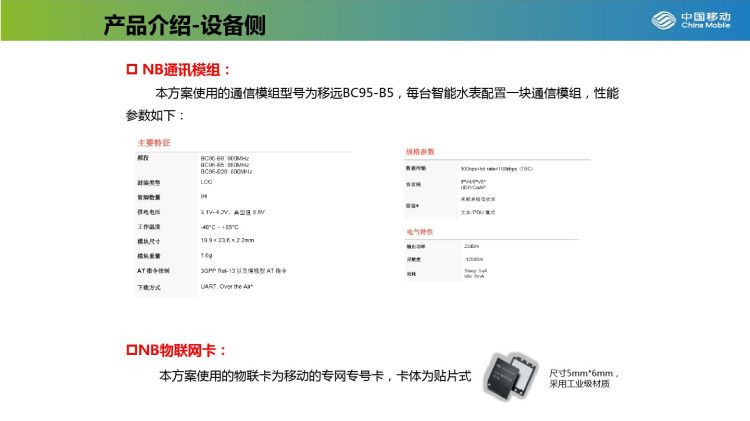

本方案利用的是LPWN物联网行业提供的NB-IOT方案。设备端采用移远生产的NB模组，通过中国移动loT平台和我司CMR主站实现远程抄表和表计控制，客户通过WEB程序实现对智能仪表的远程监控。 当前，传统水表和智能水表在解决供水企业痛点时存在许多问题，而NB-IoT物联网智慧水表的高安全、广覆盖、大连接、低功耗可以较好的解决传统水表和原有智能水表的问题,并更好的满足水务行业的发展需求。 鉴此，我司全面分析传统智能水表普遍存在的痛点及NB-IoT智慧水表的优势，从端、管、云协同发展等方面总结NB-IoT智慧水表项目情况，并展望智慧水务发展趋势，以促进未来深化合作,联手共赢。 随着智慧城市的发展，物联网、云计算、下一代互联网等新技术的广泛应用，基于NB-IoT技术的智慧水务将成为智慧城市管理信息化水平的标志之一,将推动行业创新,增进民生福扯,提升社会价值,保护环境资源。 目前，供水行业商业运营模式是:供水企业一水表一客户。作为供水企业与客户联系的重要纽带一水表，其安全、可靠、准确计量和科学、规范管理十分重要。长期以来，供水行业在运营管理中存在许多痛点，如:因供水设施故障导致的漏损问题、因水表故障导致的贸易纠纷问题、因人工费用上升导致的运营成本增加问题等等。 数据传输安全问题 目前，许多供水企业是通过小无线等技术进行智能水表的数据传输。由于利用的是非授权频谱建立的自组网，其抗干扰性、数据管理技术水平良萎不齐，数据传输、数据管理的安全令人担忧。 功耗问题 传统智能水表的高功耗问题，是供水企业迫切需要解决的问题。如需外接电源，将增加沟通成本;如内置电池,则由于功耗大，需频繁更换电池，将增加维护成本和管理难度。目前，国内小口径水表一般国家强制周期更换时间为6年，但目前许多智能水表的电池仅能使用两、三年。如果供水企业对数据发送频要求稍高,则电池可能需要每年、甚至更短时间更换。 网络覆盖问题 目前，国内很多水表安装在楼道内、室内或地下，安装环境相对复杂。因此对网络要求较高，为保证传输效果往往需要加装信号放大器，但效果不尽人意。 大量水表的接入问题 未来，供水企业水表将逐步智能化。数量众多的水表，如使用小无线等方式进行数据传输，将难以实现天量智能水表数据通讯的统一网络搭建。如采用众多小区域单独管理的模式，则将增加供水企业的管理难度和成本;另一方面,不同供应商生产的智能水表通讯方式不统一，供水企业在大规模使用智能水表时，需耗费大量人力、物力、财力解决智能水表间的互联互通问题。 NB-IoT智慧水表的技术特点有助于解决上述传统智能水表面临的问题，而且带来后续应用场景的高可拓展性,具体如下: 针对水务抄表普遍存在的痛点: NB-IoT智慧水表有助于降低抄表成本、实时数据分析、科学表务管理、及时故障排查，降低运营成本，提升运营效率; 针对传统智能水表的数据安全问题: NB-IoT智慧水表端到端的安全管理方案，保障数据可靠性。电信网络基于授权频谱组建的网络，其抗干扰能力、数据安全性、技术服务等方面均有高安全性保障，同时易于推广，对于计费水表的数据整体安全提供可靠保障; 针对传统智能水表的功耗问题: 配合低功耗的信号采集单元;NB—IoT技术显著降低能耗，经测试表明，在普通环境下NB-IoT水表功耗在数据采集一天一次的频率上可以满足连续使用7年的规格要求; 针对传统智能水表的网络艘盖问题: 广域低功耗NB-IoT技术，具备广覆盖，容量大，可靠性高的优势，可协助解决水表安装密集或分散，安装位置条件复杂等网络覆盖问题; 针对传统智能水表的大规模连接问题: 建立统一的的IoT平台，可以承接不同的物联网应用。为水司应用解决多家供应商协议的兼容性，简化不同供应商的集成。满足水表终端接入便捷性的要求，满足互联互通互换的大规模连接问题; 后续可拓展到水务其他领域: 满足智慧水表业务应用的同时，可拓展到智能管网、漏损监测、水质监测以及业务增值等智慧水务相关业务。 水表侧实施方案∶ 水表端主要是由计量系统、中国移动NB物联网卡与NB模组组成，NB模组采用中国移动M5310模组也可以采用移远BC95系列模组，在设备接入蜂窝网络后，自动与IoT平台进行通信，从而将计量数据数据上传至平台以及执行平台下发的各项指令。 网络层实施方案: 网络是整个物联网的通讯基础，中国电信基于80OM频段的NB-IoT网络承载抄表等水务业务，具有低速率、低功耗、低成本、广覆盖的特点,符合物联网通讯的需求，使用较窄的频段实现广覆盖、大连接的能力，相比传统的LET网络，成本会大大降低，与其他的 LpWA技术相比，NB-IoT网络基于授权频谱组建网络，其抗干扰能力、数据安全性、技术服务等方面均有高安全性保障。 IoT平台层: 平台提供连接管理、设备管理、数据管理、能力开放等基础功能，支持多种物联网终端设备快速接入及水务应用的快速集成，支撑客户聚焦应用和业务创新。平台提供连接感知、连接诊断、连接控制等连接状态查询及管理功能;通过统一的协议与接口实现不同终端的接入，上层行业应用无需关心终端设备具体物理连接和数据传输，实现终端对象化管理;平台提供灵活高效的数据管理，包括数据采集、分类、结构化存储,数据调用、使用且分析，提供分析性的业务定制报表。业务模块化设计，业务逻辑可实现灵活编排，满足行业应用的快速开发需求。
